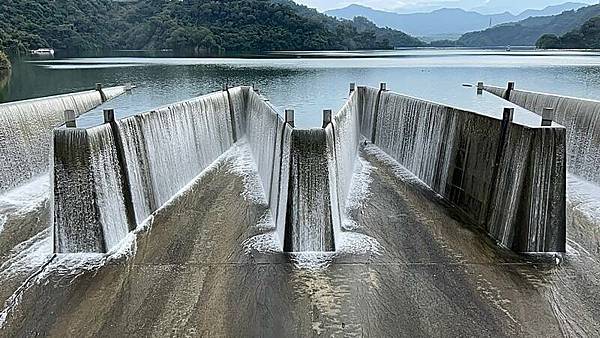

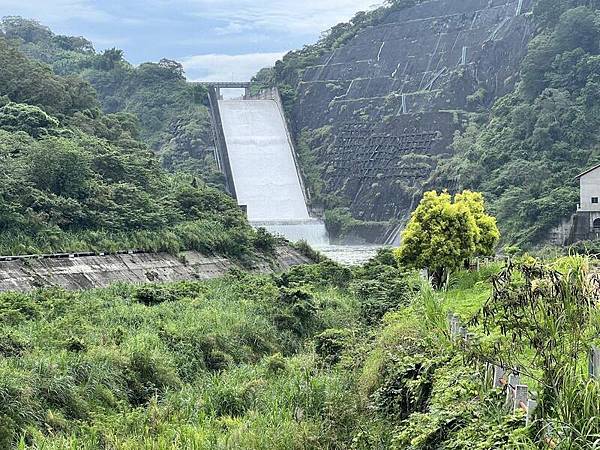

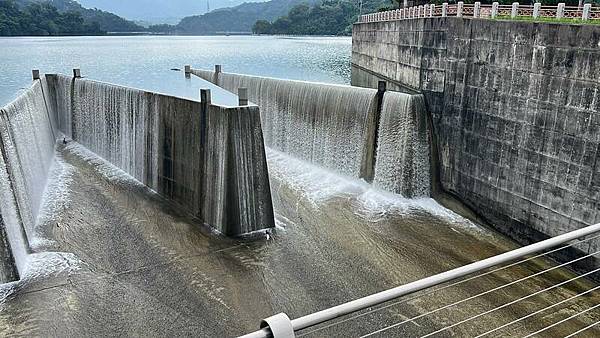

內社川鐵橋又稱為鯉魚潭橋，是位於台灣（中華民國）苗栗縣三義鄉鯉魚潭村、跨越大安溪支流景山溪鯉魚潭水庫後池堰上的一座舊山線鐵路（已廢線）停用橋梁。
內社川鐵橋 - Wikiwand https://bit.ly/3OTkDux
舊山線
沿革
1895年日本統治台灣後，臺灣總督府鐵道部自1899年起興建縱貫鐵路。1903年5月，開始興建最困難的三叉河（今三義）—葫蘆墩（今豐原）路段的舊山線鐵路，並在跨越哆囉固溪（今景山溪）之處架設「內社川橋」[7]。
由於工程所需材料多且雜，其供給與搬運關係著施工進度和完成期限，於是該年（1903年）11月在設立三叉河建設事務所（所長：稻垣兵太郎技師）的同時[註 1]，於三叉河—伯公坑建設搬運線（伯公坑線），該線於伯公坑附近再分出兩線材料搬運線，一線沿內社川、一線沿大安溪北岸，運送建材到內社川鐵橋與大安溪鐵橋工地[7]:192-196[8]（p. 276）。
而受1904年起日俄戰爭俄國波羅的海艦隊即將東來的影響，於隔年5月緊急建成伯公坑—葫蘆墩複線輕便鐵道，名為軍用速成線，與三叉河—伯公坑搬運線共同擔負三叉河—葫蘆墩縱貫鐵路竣工前的交通聯絡[7]:399-403[8]（p. 277）。
1903年11月：三叉河—伯公坑搬運線開工[7]:192。
1904年：
5月15日，三叉河經伯公坑到內社川及大安溪北岸的搬運線完工，鐵道部渡部英太郎技師履勘[8]（p. 283-287）。
5月17日，三叉河—伯公坑搬運線營運開始[7]:196[8]（p. 283-287）[9]:37。
10月，第一代鐵橋開工[7][註 2]，大倉組承包[5]。
1905年（明治38年）：
1月3日，伯公坑—後里庄—葫蘆墩臨時複線輕便鐵道（軍用速成線）開工，長14.5公里[7]:406-407[8]（p. 284）。
5月15日，伯公坑—後里庄—葫蘆墩臨時複線輕便鐵道（軍用速成線）完工營運[7]:407[10]（p. 67）；而葫蘆墩以南的縱貫線也通車[8]（p. 284、287）[9]:37。
1907年：
6月30日，橋台與橋墩完成，後續以小型軌道平台車承載各橋孔鋼鈑梁，依序拉撐推進到各橋墩頂端架設。
10月30日，第一代鐵橋竣工，總建設費209,653圓。
1908年：
2月20日，本橋隨著舊山線三叉河—後里庄（今后里車站）路段通車而啟用[11]。
4月20日，包含本橋在內的縱貫線鐵路全線通車。
1935年4月21日，一代橋遭遇新竹–台中大地震而震損。
1938年7月15日，第二代橋在原地重建完工，拆除第一代舊橋。
1978年10月20日，包含本橋在內的舊山線完成電氣化，本橋增設電車線電桿等設備[12]。
1998年：
9月23日，舊山線三義—后里段最末營運日，最後定期列車（29次莒光號）晚上通過本橋[13]。
9月24日，「山線鐵路竹南至豐原間改線與雙軌工程」之三義—后里間新複線鐵路通車[11]，本橋停用。
主條目：舊山線
2010年6月5日至8月19日，台鐵局推出「舊山線復駛先期系列活動」，由特別列車復駛舊山線[14]並行經內社川鐵橋。
2019年5月8日，台灣（中華民國）苗栗縣政府公告指定第二代橋為縣定古蹟[2][15]。
建築設計

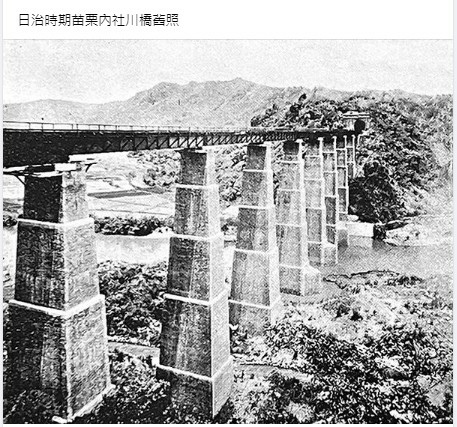

第一代橋（已拆）

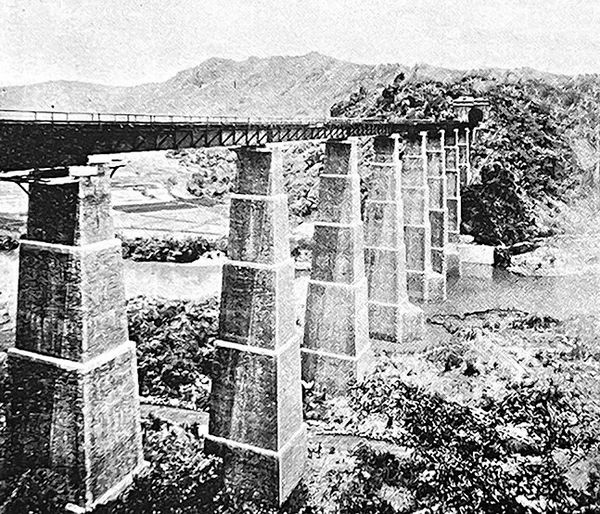

第一代內社川橋原設計構想為9孔跨徑18.3公尺鋼鈑梁再加上南端1孔5.5公尺紅磚半圓拱，後來變更為8孔18.3公尺及南端1孔24.4公尺上承式鋼鈑梁橋，全長185.5公尺，單線橋梁無彎道，橋面坡度10‰，橋台與橋墩基礎為混凝土造，8座橋墩本體以紅磚砌築並附有石材[7]，猶如馬雅階梯金字塔般向上支撐[6]；另由於第3號至第5號橋墩落在河道主流中，所以墩體底部面向上游側有三角形分水尖設計。此外，為加強制震，於橋墩內部置入鐵棒補強[7]。

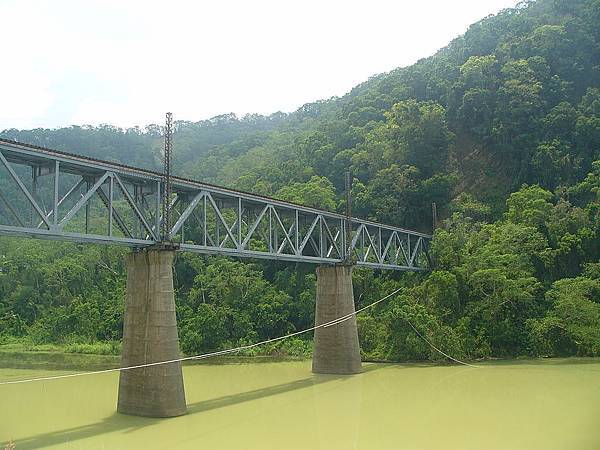

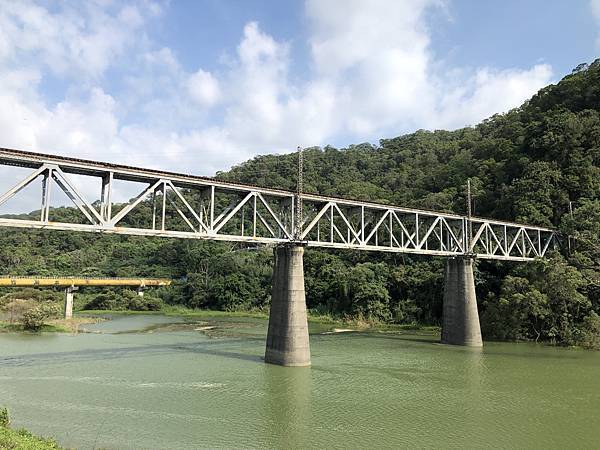

第二代橋
第一代橋在1935年新竹–台中地震中震毀無法使用[註 3]，必須重建。本橋重建時，先將原舊橋修復至勉強可通行的程度，再於舊橋墩之間建設新墩，待新橋（二代橋）完成後再拆除舊墩與舊梁。

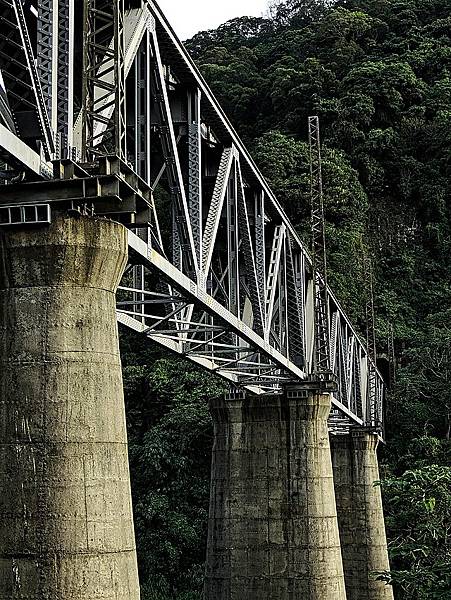

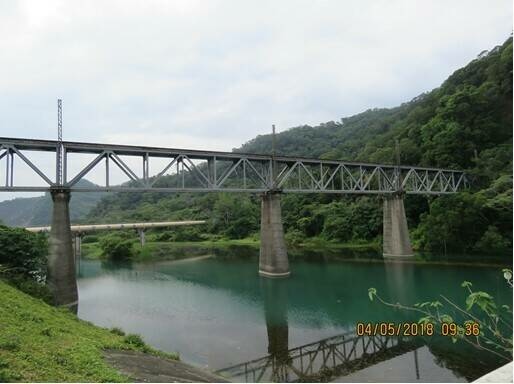

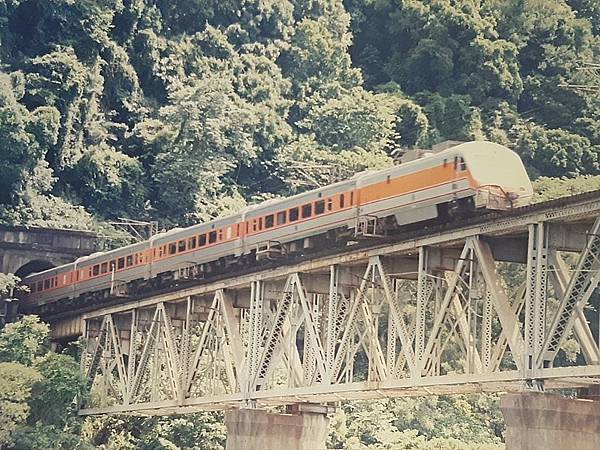

二代橋由臺灣總督府交通局鐵道部建設改良課技師坂本敏一設計、今道組承包施工，使用耐震性佳的橢圓形中空鋼筋混凝土橋墩，上部結構則採用4孔39公尺上承式華倫式桁架梁與1孔16公尺上承式鋼鈑梁，橋長略短縮為173.73公尺。由於第二代橋的建築設計是以「走回頭路」的桁架梁為主體，成為當時台鐵鈑梁橋浪潮下的一個特例，更是現今台鐵唯一建於二戰前的上承式桁架橋[4][6][16]。內社川鐵橋 - Wikiwand https://bit.ly/3OTkDux
---------------------------------------------
不是龍騰斷橋. 它跨越景山溪。
龍騰在內社川鐵橋的北方
------------------------

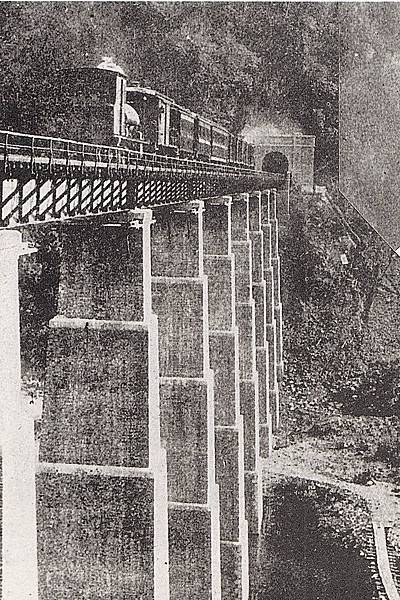

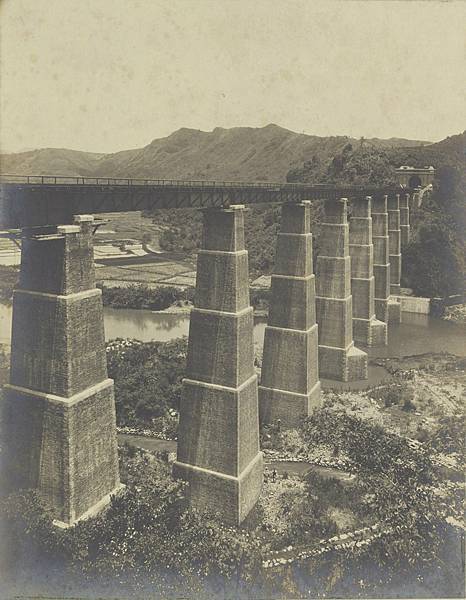

內社川鐵橋(第一代)
今鯉魚潭景山溪
台灣的縱貫鐵路自1899年起興建，
縱貫鐵路最困難的路段大約是三義到豐原這段。
1904年10月內社川鐵橋開工，
由大倉組承包。
1907年10月30日完工，
施工費用達209653圓，
這筆錢在日治初期是一筆超級大的錢。
橋墩最高達40公尺，
最矮的也有23公尺，
橋墩主要由磚頭建成，
但是考量到台灣地震繁多，
故在橋墩內放入直徑1吋的鐵棒(鋼筋)，
來增加橋墩的拉力。
該橋在1935年4月21日大地震損毀。

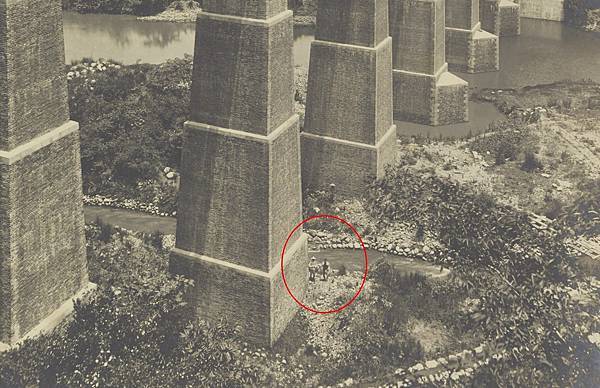

註：此張照片解析度極高，建議用大尺寸螢幕欣賞。
圖片來源：宮內廳書陵部
參考資料：《台灣鐵道史》，明治44年
